圆形逆流式玻璃钢冷却塔

简要说明

  圆形逆流式冷却塔采用逆流式气热交换技术实现降温效果。冷却塔采用防腐设计,无易损件,返修率极低,设计使用年限30年。主体采用玻璃钢结构,塔体无易腐蚀件,钢结构件采用国标材质,并热镀锌防腐。填料采用全新的改性PVC材质制成,结构为斜折纹填料,以扩散淋水面积,通过旋转式雾化布水方式,实现均匀布水,增强冷却效果。

  我公司根据近二十年的制造经验,对本系列产品的结构设计作了局部改进,使其运行更加稳定可靠、主体耐用、装配更方便,维修率极低。公司杜绝“粗放式”的生产管理,实行标准化生产,产品高度机械化作业。产品广泛应用与石油、化工、冶炼、橡胶、食品、空调、注塑、制药、酿造等行业的循环水冷却工艺当中。


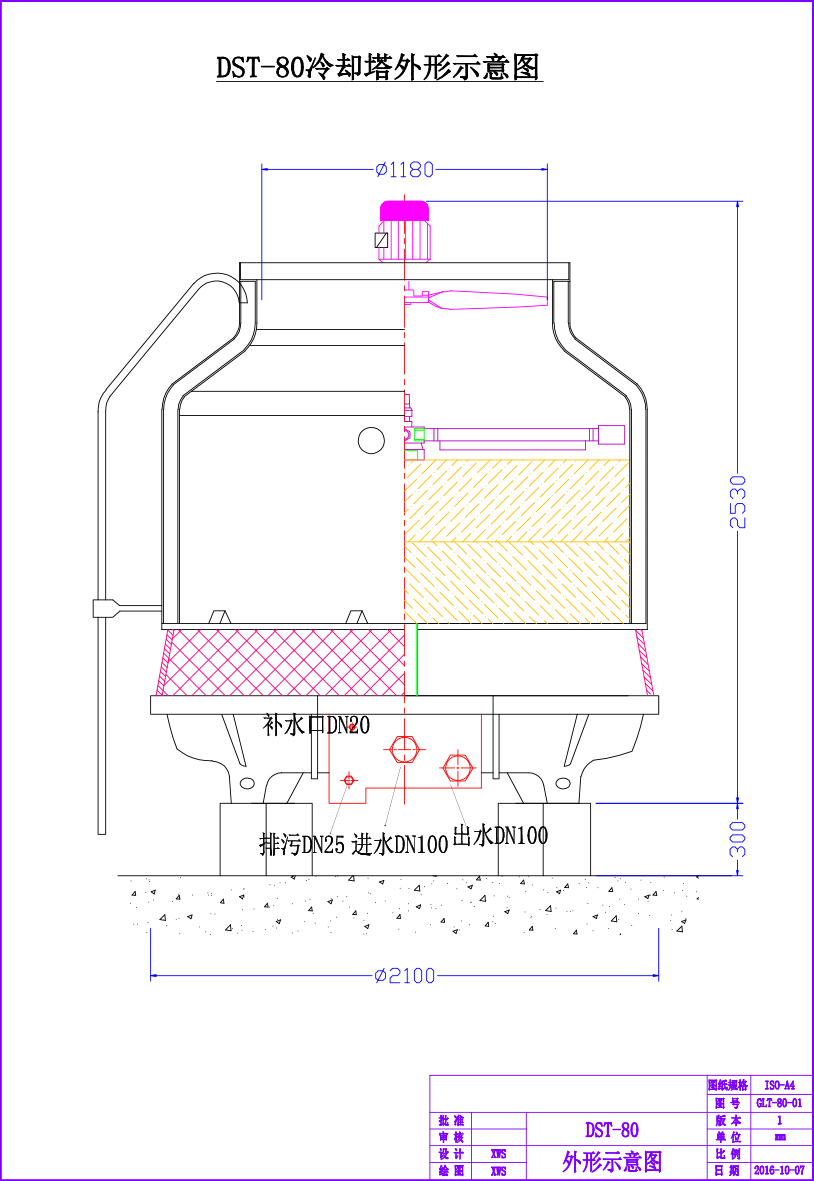

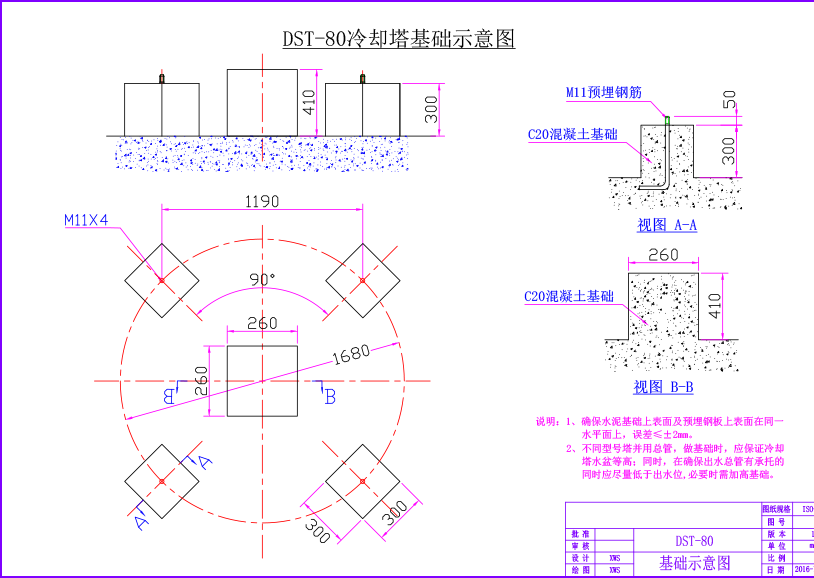

圆形逆流式玻璃钢冷却塔


型号
流量
外形尺寸(mm)
风机直径
电动功率
净重
运行重
噪音
配管规格(mm)
(m3/h)
直径
高度
(mm)
(kw)
DRY
WET
db(A)
进水
出水
满水
排污
浮球
快补
DS-100T
78.1
2700
2400
1450
2.2
450
1650
64.5
125
125
25
25
20

DS-125T
97.5
2700
2400
1450
2.2
540
1740
65.5
125
125
25
25
20

DS-150T
117
3000
2550
1450
4
580
1780
66
150
150
25
25
20

DS-175T
136.8
3300
2750
1750
4
760
1860
66
150
150
25
25
20

DS-200T
156.2
3300
2750
1750
4
780
1880
66
150
150
25
25
20
25


冷却塔结构构成


名称
说明
钢结构件

  本系列冷却塔采用防腐设计,内部钢结构大量采用镀锌件,使内部结构无腐蚀件,设备寿命大大延长。省去了必要的维修费用,直接降低企业成本。塔内钢件部分为电机支架、填料托架、中心管等,其防腐问题是整塔质量保证的一个重要环节,本厂为保证质量,所有出厂钢质构件均采用热镀锌进行防腐处理。

玻璃钢外壳
  采用玻璃钢壳体,整体厚度为5mm,阻燃氧指数≥40。采用全自动喷射设备一次性制作成型,产品关泽靓丽,含胶量大。取缔了手工制作厚度不均匀,密度不均匀龟裂的缺点。材料采用191#防腐树脂和山东玻纤集团生产的纤维布、纤维毡加工制作。
防水电机
  采用防水、防潮、耐腐蚀的专用Y系列户外型冷却塔电机,密封性好,广泛适用于各种条件下的冷却塔环境。绝缘等级为F级,防护等级达到IP55,电机工作电压为380V,额定频率为50Hz。
冷却风机
  为清华大学工程力学系设计的机翼型轴流风机,叶片为铝合金材质,叶片采用可调式轮毂,可根据需求条件角度。气动力合理、效率高、风量大、噪声低、耐腐蚀。设计使用寿命15年。
配水系统
  采用旋转布水器分布配水,配水系统具有防堵塞性能。转头采用铝合金材质一次性制作而成,耐温达到120℃。工作压力,0.03-0.08mpa之间(即3-8米的扬程),此形式布水均匀,散热效率高。洒水管材质PVC
布水转头
  采用管式配水系统,配水系统具有的防堵塞性能。
散热填料

  填料是冷却塔重要的部分,它的效率高低,取决于冷却水与空气在填料中充分接触的程度。我公司采用多波纹填料,对水的再分配能力大、阻力小,热力性能好。使空气能迅速带走水中的热量,独特的填料流道,使水流在填料表面能形成大面积的流动水膜,延长了水在填料里的冷却时间,提高了水冷却效果。材质为改性PVC全新材料,耐温达到65℃。

  此产品性能符合能源部NDGJ88-89“冷却塔塑料淋水填料技术规定”。

管径
  进水管径、出水管径、自动补水球阀、溢流口
塔外爬梯
  冷却塔安装有爬梯,便于日常检查、维修。

电动机相关参数介绍

电动机绝缘等级

绝缘的温度等级
A级
E级
B级
F级
H级
允许温度(℃)
105
120
130
155
180
绕组温升限值(K)
60
75
80
100
125
性能参考温度(℃)
80
95
100
120
145


电动机防护等级达到IP55

  IP(INGRESS PROTECTION)防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草。将电器依其防尘防湿气之特性加以分级。IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。第1个数字的含义:0:无防护,没有专门的防护1:防护大于50mm的固体,能防止直径大于50mm的固体异物进入壳内。能防止人体的某一大面积部分(如手)偶然或意外地触及壳内带电或运动部分,但不能防止有意识地接近这些部分2:防护大于12mm的固体,能防止直径大于12mm的固体异物进入壳内。能防止手指触及壳内带电或运动部分①3:防护大于2.5mm的固体,能防止直径大于2.5mm的固体异物进入壳内。能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4:防护大于1mm的固体,能防止直径大于1mm的固体异物进入壳内。能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②5:防尘,能防止灰尘进入达到影响产品正常运行的程度,完全防止触及壳内带电或运动部分。6:尘密,能完全防止灰尘进入壳内,完全防止触及壳内带电或运动部分第2个数字的含义:0:无防护,没有专门的防护1:防滴,垂直的滴水应不能直接进入电机内部2:15o防滴,与铅垂线成15o角范围内的滴水,应不能直接进入电机内部3:防淋水,与铅垂线成60O角范围内的淋水,应不能直接进入电机内部4:防溅,任何方向的溅水对电机应无有害的影响5:防喷水,任何方向的喷水对电机应无有害的影响6:防海浪或强加喷水,猛烈的海浪或强力的喷水对电机应无有害影响7:浸水,电机在规定的压力和时间下浸在水中,其进水量应无有害影响8:潜水,电机在规定的压力下长时间浸在水中,其进水量应无有害影响电机应用中常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。
